Réamhrá gearr

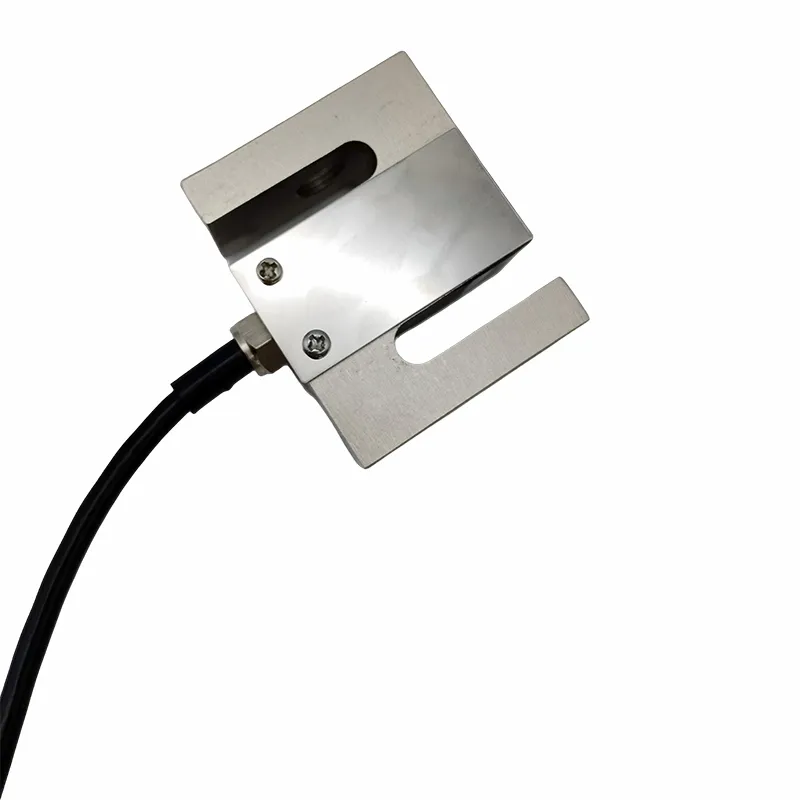

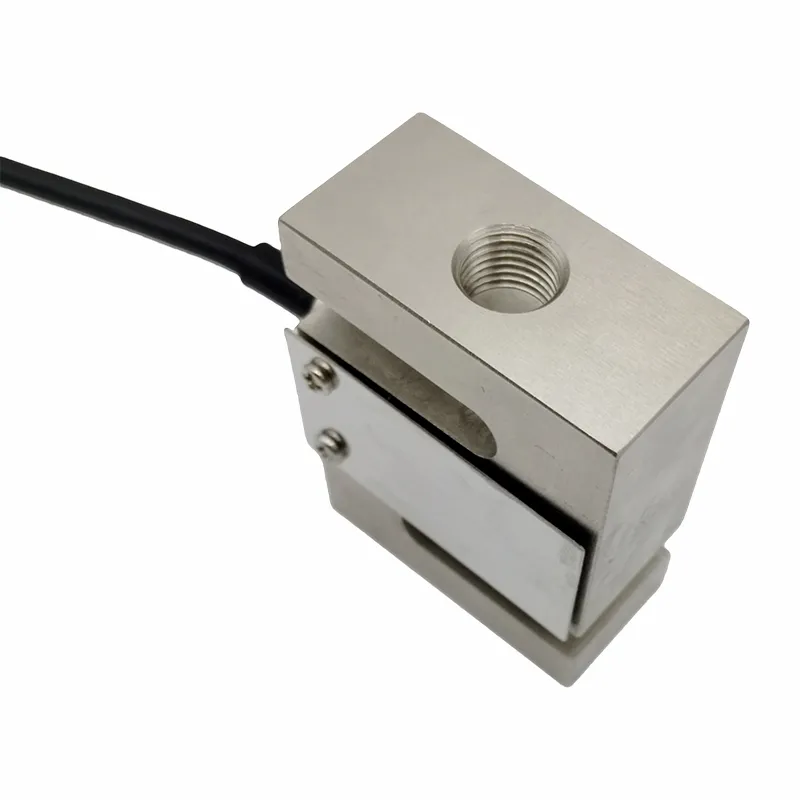

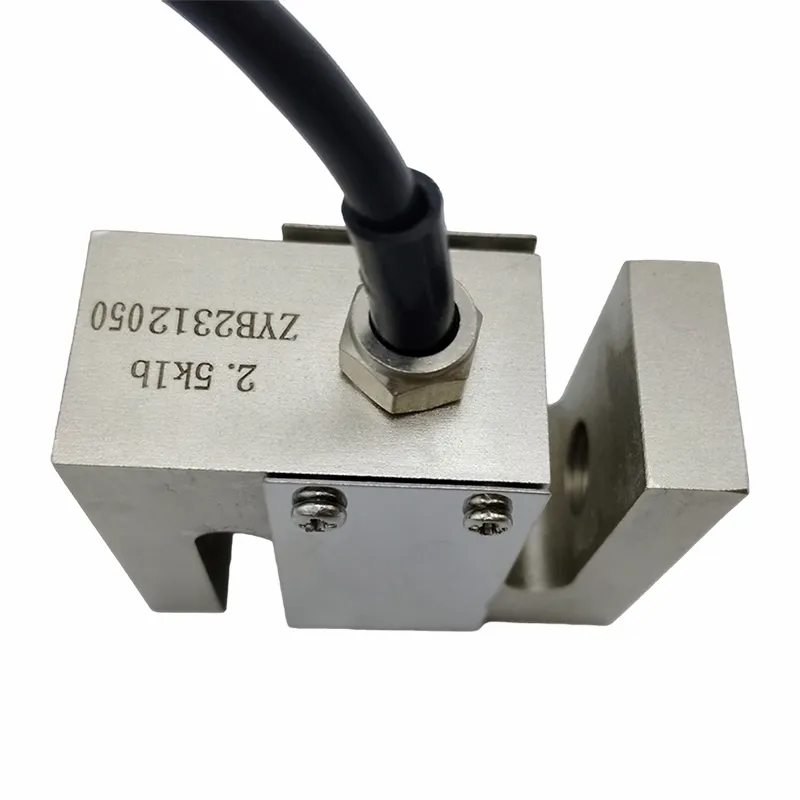

Is trasduchtóir ardchruinneas teannais agus fórsa comhbhrú í an Lóchille Scála Crochta, a úsáideann struchtúr láidir de chineál S (nó S{-bhíoma), a ndearnadh innealtóireacht shonrach uirthi d’fheidhmchláir mheáite ar fionraí. Ceadaíonn a dhearadh snáithithe dúbailte sainiúil do chomhtháthú díreach isteach sa nasc meicniúil de scálaí crochta, scálaí craein, agus córais drónán gan gá le crua-earraí gléasta breise. Déanta as cruach cóimhiotail préimhe le dromchla snasta, nicil-phlátáilte, cinntíonn an braiteoir seo marthanacht eisceachtúil agus friotaíocht creimeadh i dtimpeallachtaí crua tionsclaíochta. Feidhmíonn sé mar chroí-chomhpháirt ríthábhachtach a thiontaíonn fórsa meicniúil ina chomhartha leictreach cobhsaí, intomhaiste (mV/V go hiondúil), rud a ráthaíonn éadáil iontaofa sonraí meáchain.
Gné
- Tomhas Treo Superior Bi: Murab ionann agus bunchealla ualaigh, is féidir leis an ailtireacht S-chumtha a thomhas go beacht i modhanna teannais agus comhbhrú araon, rud a thairgeann solúbthacht shuiteála ilúsáideach le haghaidh socruithe fionraíochta éagsúla.
- Cosaint ar Ard-Róualach: Déantar an Lóchille ar Scála Crochta a innealtóireacht le stad meicniúil tógtha-, seasann sé le hualaí turrainge de thaisme suas le 150% dá hacmhainn, rud a choscann damáiste struchtúrach go héifeachtach agus ag cinntiú-sábháilteacht oibriúcháin fadtéarmach.
- Próifíl Íseal & Suiteáil Éasca: Laghdaíonn an dearadh dlúth, éadrom earráidí láimhe nóiméad agus simplíonn sé an cóimeáil; is féidir é a boltadh go díreach idir crúcaí agus ardáin mheá, ag laghdú castacht an chórais agus costais chothabhála.
Croí-Sonraíocht
| Raon luchtaithe | 50kg-7.5t/50lb-20klb |
| Aschur Rátáilte(mV/V) | 3.0 ± 0.005mV/V |
| Earráid chuimsitheach | ±0.02%FS |
| Friotaíocht ionchuir/aschuir(Ω) | 385±10/350±3 |
| Fad sonraíochta sreang | Φ 5 X (6 M)3M Nó saincheaptha ar iarratas |
| Modh sreangaithe |
Dearg -------- Excitation+ Dubh-------- Excitation- |
Iarratas
Tá an Lóchille Scála Crochta fíor-riachtanach i gcríochfoirt lóistíochta agus lasta, áit a bhfuil sé suiteáilte ar scálaí craein tromshaothair chun coimeádáin mhóra loingseoireachta agus bulclasta a mheá. Soláthraíonn sé aiseolas fíor-ama meáchain chun ró-ualú trucailí a chosc agus cinntíonn sé go gcomhlíontar rialacháin sábháilteachta iompair.
Samhail ZH-Sonraíocht Mionsonraithe ST1G
|
Cumas |
50kg-7.5t/50lb-20klb |
Ábhar |
Cruach cóimhiotail / cruach dhosmálta |
|
Aschur Rátáilte(mV/V) |
3.0 ± 0.005 |
Neamh{0}}líneacht |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
Atrialltacht |
±0.01%FS |
|
Creep (30 nóiméad) |
±0.02%FS |
Iarmhéid nialasach |
±1.00%FS |
|
Éifeacht teocht ar nialas |
±0.02%FS/10 céim |
Éifeacht teochta ar aschur |
±0.02%FS/10 céim |
|
Friotaíocht ionchuir(Ω) |
385±10 |
Friotaíocht aschuir (Ω) |
350±3 |
|
Friotaíocht inslithe |
Níos mó ná nó cothrom le 5000MΩ |
Voltas excitation |
5V- 10V(DC) |
|
Raon teochta cúitithe |
-10~+50 céim |
Raon teochta oibriúcháin |
-20~+60 céim |
|
Ró-ualach sábháilte |
120%FS |
Briseadh luchtú |
150%FS |
|
Cábla |
Φ 5 X (6 M)3M Nó saincheaptha de réir iarratais |
Cód dath cábla |
Ionchur: dearg+ dubh- Aschur: glas + bán- |
Léaráid imlíne
Tábla méid sonrach
|
Rátáilte luchtú (kg/t/lb/klb) |
L |
H |
W1 |
W |
M |
H1 |
|
50kg, 100kg, 50lb-300lb |
50.8 |
63.5 |
12.7 |
16.07 |
M8 |
10.16 |
|
200kg-500kg, 500lb-1.5klb |
50.8 |
63.5 |
19.05 |
22.43 |
M12 |
10.16 |
|
1t,2,2.5klb |
50.8 |
63.5 |
25.4 |
28.78 |
M12 |
10.16 |
|
2.5t, 3klb |
76.2 |
101.6 |
25.4 |
28.78 |
M20×1.5 |
15.2 |
|
5t 5klb, 10klb |
76.2 |
101.6 |
25.4 |
28.78 |
M20×1.5 3/4-16UNF |
20 15.24 |
|
7.5t 15klb |
101.6 |
139.7 |
31.75 |
35.13 |
M24×2 1-14UNS |
30 31 |
|
20klb |
127 |
177.8 |
50.8 |
54.2 |
1¼-12 UNF |
39.9 |
