Réamhrá gearr

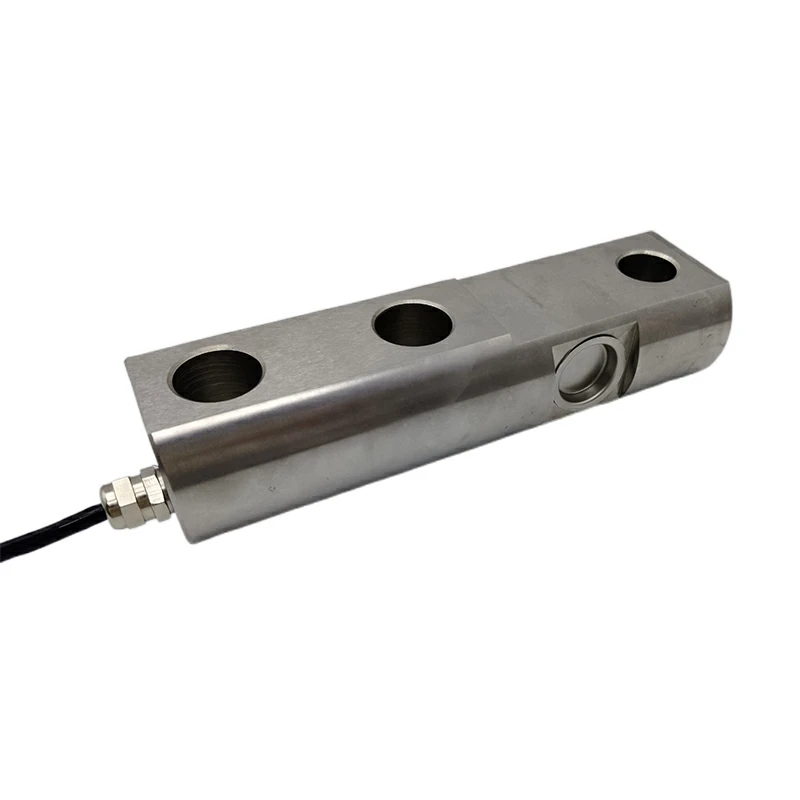

I gcill ualaigh bíoma cantilever a úsáidtear i gcealla ualaigh le haghaidh scálaí, cuireann fórsa a chuirtear i bhfeidhm ar an bhfoirceann saor in aisce sraonadh intomhaiste ar an léas, rud a thiontaíonn tomhasairí brú ina chomhartha leictreach. Próiseáiltear an t-aschur seo ansin chun an t-ualach beacht a chinneadh le cruinneas ard agus le hin-atrialltacht, rud a fhágann go bhfuil na cealla ualaigh sin do scálaí láidir agus éifeachtach ó thaobh costais do raon leathan d’fheidhmchláir mheáite tionsclaíocha.
Gné
1. Soláthraíonn cealla ualaigh bíoma cantilever le haghaidh scálaí tomhais beachta meáchain trí bhrath iontaofa sraonadh léasa.
2. Deartha le haghaidh marthanacht, withstand timpeallachtaí tionsclaíocha crua agus cruinneas a chothabháil.
3. Is furasta cealla ualaigh léasa cantilever atá dlúth agus éifeachtach ó thaobh costais le haghaidh scálaí a chomhtháthú go héasca i gcórais mheáchain éagsúla.
Croí-Sonraíocht
| Raon luchtaithe |
500kg-20000kg |
| Aschur Rátáilte(mV/V) |
2mV/V |
| Earráid chuimsitheach | 0.02%FS |
| Friotaíocht ionchuir/aschuir(Ω) | 385±10/350±5 |
| Fad sonraíochta sreang | φ5.4*6m nó saincheaptha |
| Modh sreangaithe | Dearg -------- Excitation+ Dubh-------- Excitation- Glas ----- Comhartha+ Bán ------- Comhartha- |
Iarratas
Úsáidtear na cealla ualaigh bhíoma lomadh le haghaidh scálaí go forleathan i scálaí ardán tionsclaíocha agus scálaí binse chun tomhas meáchain cruinn agus iontaofa a sholáthar i dtimpeallachtaí éilitheacha.
Samhail ZH-Sonraíocht Shonraí SB2
|
Cumas |
0.5-20t |
Ábhar |
Cruach cóimhiotail/cruach dhosmálta |
|
Aschur Rátáilte(mV/V) |
2.0±0.005 |
Neamh{0}}líneacht |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
Atrialltacht |
±0.01%FS |
|
Creep (30 nóiméad) |
±0.02%FS |
Iarmhéid nialasach |
±1.00%FS |
|
Éifeacht teocht ar nialas |
±0.02%FS/10 céim |
Éifeacht teochta ar aschur |
±0.02%FS/10 céim |
|
Friotaíocht ionchuir(Ω) |
385±10 |
Friotaíocht aschuir (Ω) |
350±5 |
|
Friotaíocht inslithe |
Níos mó ná nó cothrom le 5000MΩ |
Voltas excitation |
5V- 10V(DC) |
|
Raon teochta cúitithe |
-10~+50 céim |
Raon teochta oibriúcháin |
-20~+60 céim |
|
Ró-ualach sábháilte |
120%FS |
Briseadh luchtú |
150%FS |
|
Cábla |
Φ5.4 X 6M Nó saincheaptha de réir iarratais |
Cód dath cábla |
Ionchur: dearg+ dubh- Aschur: glas + bán- |
Léaráid imlíne
Tábla méid sonrach
|
Ualach rátáilte(t) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
A |
D1 |
D2 |
D3 |
|
0.5 -3 |
203 |
19 |
64 |
98 |
95 |
43 |
30 |
8 |
37 |
13 |
32 |
16 |
|
5-7.5 |
235 |
23 |
66 |
124 |
110 |
52 |
30 |
12 |
48 |
21 |
38 |
22 |
|
10 |
279 |
25 |
82 |
140 |
133 |
67 |
20 |
8.5 |
60 |
28 |
48 |
32 |
|
15-20 |
318 |
32 |
89 |
159 |
153 |
82.5 |
25 |
10 |
70 |
34 |
54 |
38 |
